Червячная передача

Описание:

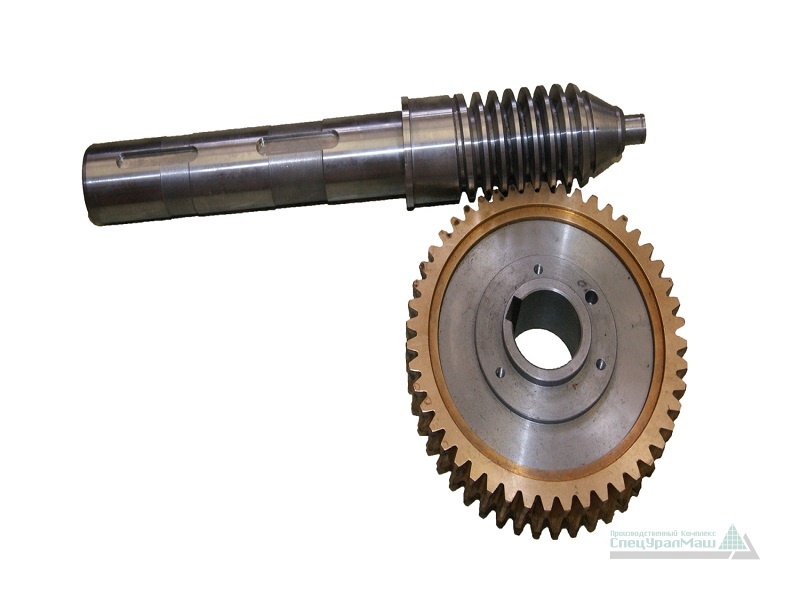

Червячная передача – механическая передача, осуществляющаяся зацеплением червяка и сопряжённого с ним червячного колеса. Передача предназначена для существенного увеличения крутящего момента и, соответственно, уменьшения угловой скорости.

Червяк представляет собой винт со специальной резьбой, в случае эвольвентного профиля колеса форма профиля резьбы близка к трапецеидальной.

Заказать

На практике применяются однозаходные, двухзаходные и четырёхзаходные червяки.

Червячное колесо представляет собой зубчатое колесо. В технологических целях червячное колесо, как правило, изготовляют составленным из двух материалов: венец – из дорогогоантифрикционного материала (например из бронзы), а сердечник – из более дешёвых и прочных сталей или чугунов.

Червяки различают по следующим признакам:

•  по форме поверхности, на которой образуется резьба
    –  Цилиндрические
    –  Глобоидные

•  по направлению линии витка
    –  правые
    –  левые

•  по числу заходов резьбы
    –  однозаходные
    –  многозаходные

•  по форме винтовой поверхности резьбы
    –  с архимедовым профилем
    –  с конволютным профилем
    –  с эвольвентным профилем
